重力式無閥過濾器概述
鋼制重力式無閥過濾器系列產品廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾是一種理想的水處理設備。
重力式無閥過濾器/無閥濾池是一種不需要閥門的快濾池，在運行的過程中，出水的水位保持恒定不變，進水的水位則隨著濾層水頭損失閥增加而不斷在吸管內上升，當水位上升到虹吸管管頂，并形成虹吸時，就開始自動濾層反沖洗，沖洗掉廢水沿虹吸管排出池外。
重力式無閥過濾器/無閥濾池的進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全自動化，設備一體化，進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶只需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，采用瀝青砂柔性基礎。
羅道羅水處理公司根據多年來在各個工程成功運行經驗和各用戶反饋意見、結合多年生產經驗，不斷更新完善，研制出了改進型第三代重力式無閥過濾器。
更新完善的該重力式無閥過濾器環保設備，具備了更寬廣的處理能力和適用范圍，羅道羅水處理公司生產的無閥過濾器/無閥濾池有二大系列：

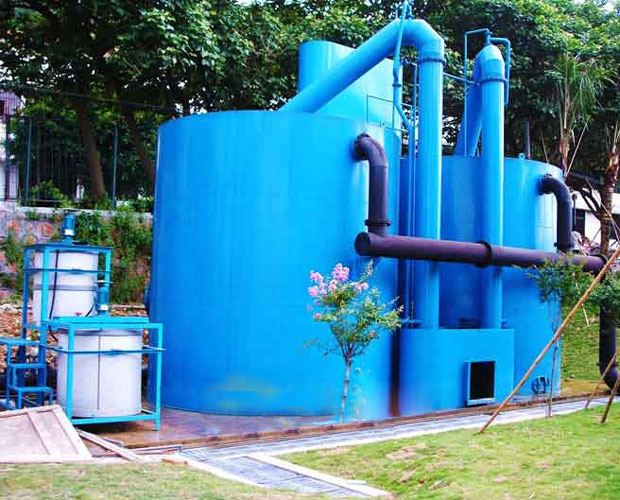

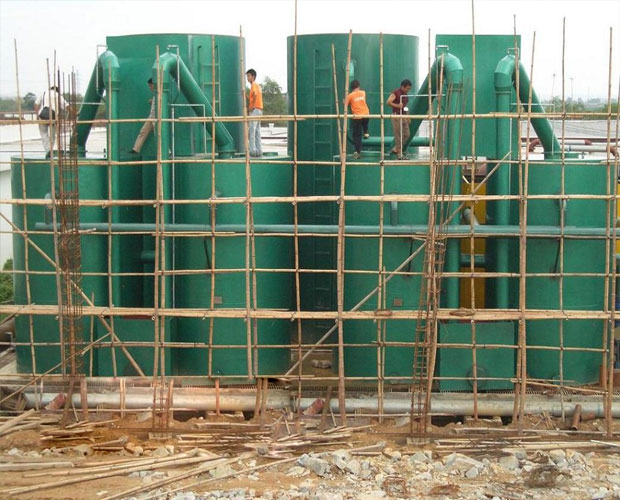

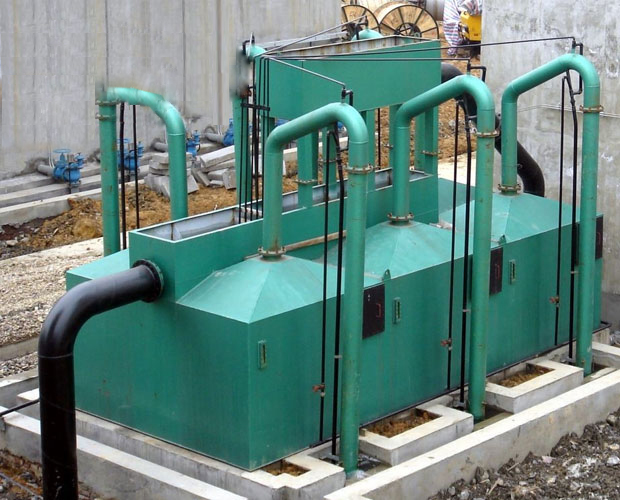

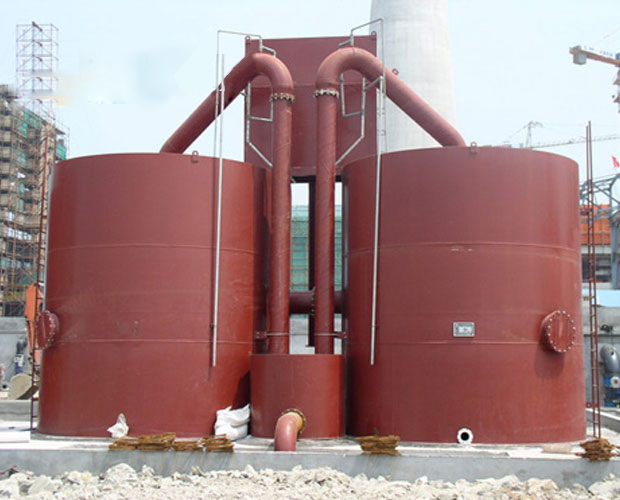

一類是濾池為方形LDL-WFF-Ⅱ型，過濾水量有20m3/h至175m3/h;另一類濾池為圓形LDL-WFY-Ⅱ、LDL-WFY-Ⅲ型，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h至175m3/h的均整體運輸至現場，過濾水量為200m3/h至750m3/h的，由我廠預制成幾部分，運至現場拼裝而成，再經防腐后交付施工單位，裝填濾料后即可調試和運行。同時可根據用戶不同要求設計制造可滿足大型循環冷卻水系統旁濾處理要求的規模更大的組合型無閥過濾器。
重力式無閥過濾器工作原理
原水由進水管送入濾池，經過濾池層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿后，水通過出水管入清水池管入清水池。濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作。因此重力式無閥過濾器無需象其它過濾器那樣，必須設置反沖洗泵和反沖洗水塔。
重力式無閥過濾器設備特點
1、本重力式無閥過濾器是國內最早不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，可以自動沖洗，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
2、重力式無閥過濾器設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
3、重力式無閥過濾器設備由碳鋼制造(或根據用戶要求)，防腐嚴格，加工精度高，安裝方便。
4、不需要水壓、電力和壓縮空氣等提供動力，所有的工作環節都由過濾器自行控制。
5、無閥濾池內設有強制沖洗系統，如果濾池水頭的損失還未達到允許值，而因某種原因需要提前沖洗時，可進行人工強制沖洗。
6、無閥濾池免維護，沒有磨損。
重力式無閥過濾器設備用途
無閥濾池主要適用于各種地表水的凈化處理，將渾濁度小于3000毫升/升處理后供給生活用水或工業用水，也可將冷卻水、礦井水、循環水等工業廢水凈化后再利用，提高水的重復使用率。
1、用于石油、化工、制藥、冶金、電廠、輕工、紡織、印染、染整等工業循環冷卻水的旁濾處理；
2、用于地表水凈化，地下水除鐵除錳；
3、用于城市、鄉鎮自來水廠的過濾處理；
4、用于軟化、除鹽處理的前處理；
5、用于游泳池、噴泉水景的凈化處理；
6、用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
重力式無閥過濾器適用范圍
1、重力式無閥過濾器用于自來水廠過濾處理時，進水懸浮物宜小于15mg/l，出水懸浮物小于3mg/l；
2、重力式無閥過濾器用于循環冷卻水旁濾處理時，進水懸浮物一般在15～30mg/l，出水懸浮物一般小于5mg/l；
3、重力式無閥過濾器用于加藥凝聚劑處理時進水懸浮物50～100mg/l，出水懸浮物一般小于5mg/l。
重力式無閥過濾器技術參數
1、平均濾速：10米/小時
2、平均反沖洗強度：15升/米2·秒
3、反沖洗歷時：5分鐘
4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）
5、反沖洗膨脹高度：700×40%外加100mm安全高
6、濾料層高度：700mm承托層厚度270mm
7、進水濁度：不大于20度（用于地表水凈化）
8、出水濁度：不大于3度（用于地表水凈化）
|
